管廊環境與設備監控系統

環境與設備監控系統

項目設置一座綜合管廊控制中心,負責地下綜合管廊的日常管理,設備監控和安全防范。

在管廊沿線各分變電所內設置一臺信息匯聚柜,柜內安裝臺千兆工業以太網交換機、一套可編程控制器、一套存儲型網絡硬盤錄像機、一套UPS。

在管廊每個監控區間的通風口設備間內設置1套ACU柜,柜內安裝2臺千兆工業以太網交換機、一套可編程控制器、一套入侵報警主機、一套UPS。

控制中心的監控計算機通過工業以太網交換機與信息匯聚柜內的千兆工業以太網交換機進行通訊,組成千兆以太主干環網。

信息匯聚柜與監控分區ACU柜組成監控子干環網和視頻子干環網控制中心監控計算機顯示器上能生動形象地反映出綜合管廊建筑模擬圖、管廊內各設備的狀態、儀表檢測數據和動力配電的實時數據并報警。監控計算機同時還向現場ACU發出控制命令、啟?，F場附屬設備。附屬設備監控系統通過以太網交換機與火災報警系統聯網。

每個區段ACU內監控系統采集的信息：

(1)通風機運行工況

(2)潛水泵運行工況;

(3)照明系統運行工況

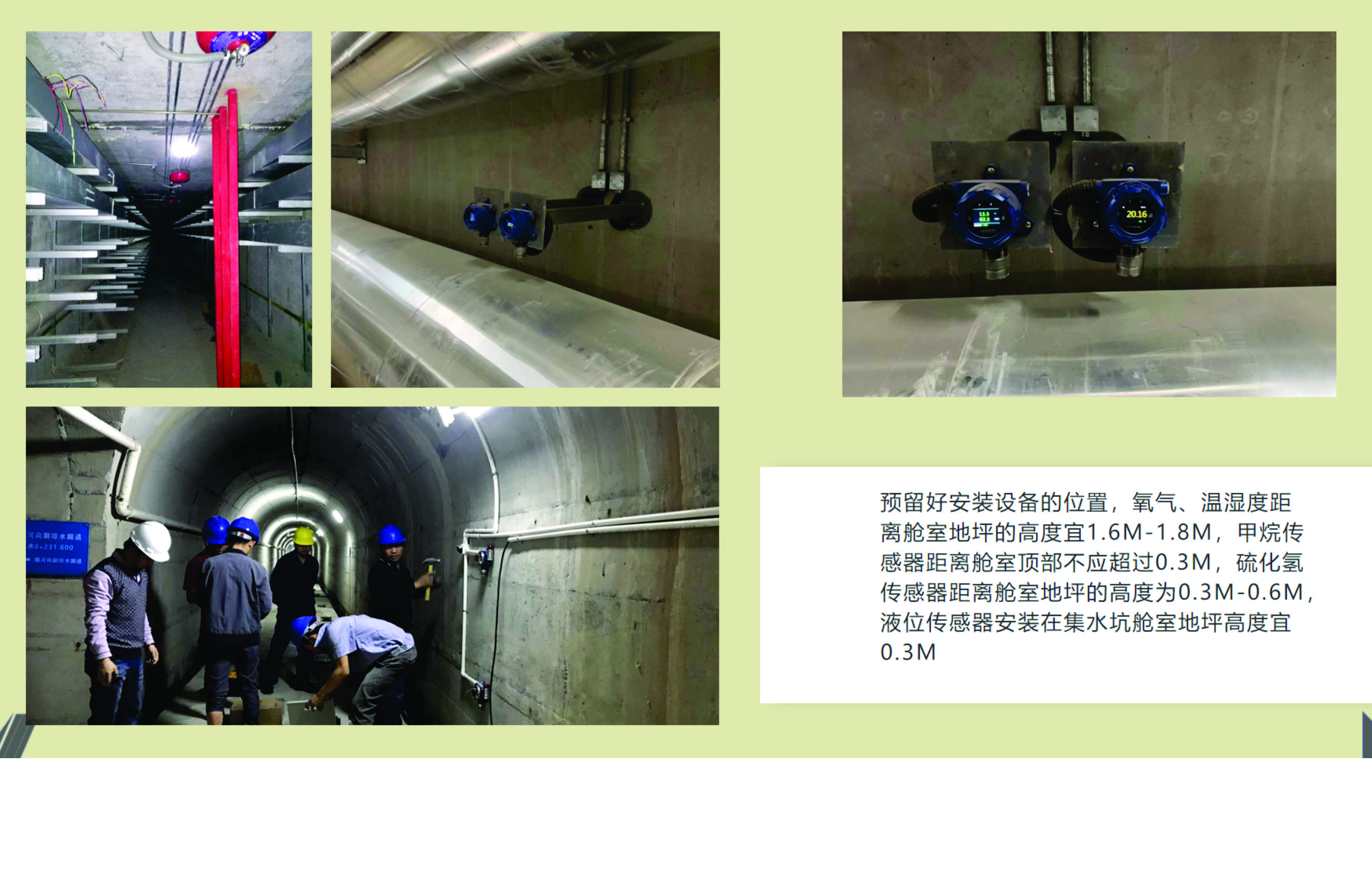

(4)溫濕度檢測儀檢測值

(5)氧氣濃度檢測值;

(6)甲烷濃度監測值

(7)硫化氫濃度監測值

(8)配電控制柜04K進線運行信號;

(9)電控井蓋信號

(10)被動紅外入侵報警裝置報警信號

(11)潛水泵井液位計信號

每個區段內通過ACU控制的設備

(1)通風機

(2)潛水

(3)區段照明系統

(4)電控井蓋。

(5)聲光報警器
